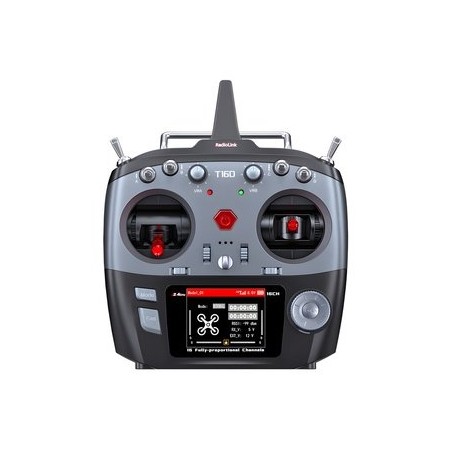

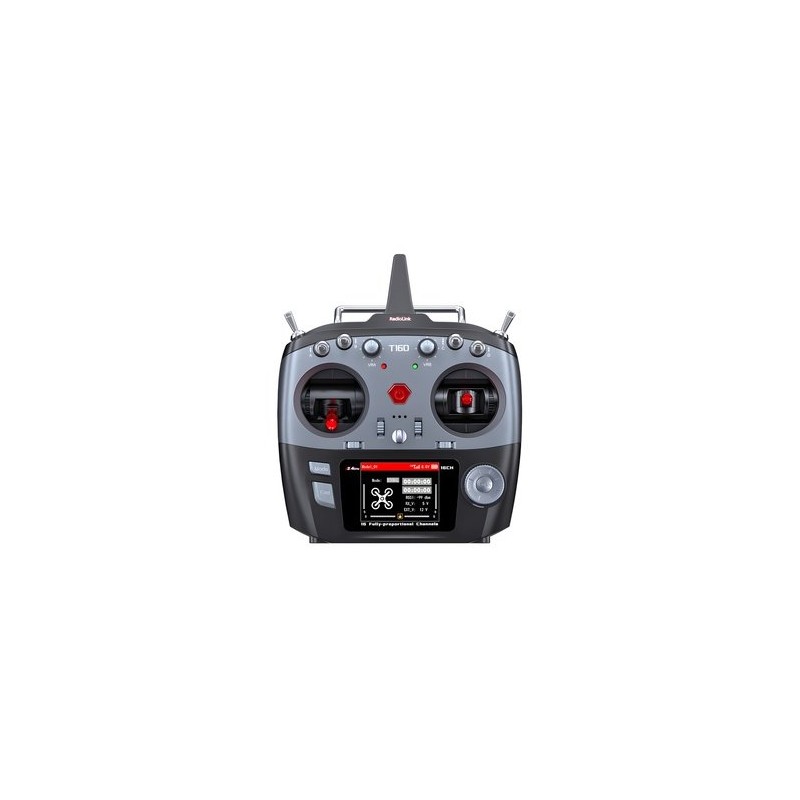

T16D Mode-1 RC Transmitter with 2x R16F Receiver

RadioLink T16D Mode 1 16-kanals RC-sändare med 2 st R16F-mottagare

RadioLink T16D är en avancerad 16-kanals RC-sändare med 16 fullt proportionella kanaler, snabb respons, färgskärm, stöd för långdistansmoduler och bred modellkompatibilitet. Denna Mode 1-version levereras med två R16F-mottagare och passar dig som vill ha en kraftfull radio med realtidstelemetri, simulatorstöd, tränarfunktion och avancerad mixning.

• 16 fullt proportionella kanaler
• Mode 1-version
• Levereras med 2 st R16F-mottagare
• Stöd för ELRS, TBS Crossfire och andra vanliga långdistansmoduler
• FHSS spread spectrum med 67-kanals pseudorandom frekvenshoppning
• Upp till 4000 meters räckvidd i luften under optimala förhållanden
• Valbar svarstid: 3 ms, 4 ms eller 14 ms
• 4096 kanalupplösning med 0,25 µs jitter
• 32 grupper programmerbar mixkontroll
• freeRTOS + LVGL GUI
• 2,8-tums färgskärm med 320 x 240 pixlar
• Tränarfunktion med stöd för både trådlöst och trådbundet tränarläge
• Inbyggd simulatorfunktion via Type-C efter firmwareuppgradering
• Realtidstelemetri via R16F-mottagare

Avancerad kommunikationsteknik

Optimerad kommunikationsteknik med FHSS spread spectrum och 67-kanals pseudorandom frekvenshoppning ger snabb respons, hög feltolerans och stabil, störningstålig överföring på alla 16 kanaler.

Starkt störningsskydd för många samtidiga användare

T16D förblir stabil även när många sändare används parallellt vid tävlingar, utbildningar och evenemang, vilket gör den lämplig för racingdrönare, elektronik- och tekniktävlingar och andra sammanhang som kräver hög signalstabilitet.

Stöd för ELRS, TBS Crossfire och långdistansmoduler

T16D stöder ELRS, TBS Crossfire och andra vanliga långdistansmoduler och låter dig ställa in FPV- och långdistansparametrar direkt samt synka operativsystemet via respektive moduls skriptfil. Enligt underlaget stöds TBS Crossfire Nano TX, TBS Crossfire TX och BETAFPV ELRS Nano TX men kan på grund av storlek inte sättas in direkt, så modifierat bakre handtag och separat fäste kan behövas.

Anpassningsbara röstmeddelanden

Användardefinierade röstmeddelanden låter dig anpassa språk, form och innehåll för att skapa tydliga meddelanden för flyglägen, larm och viktiga funktioner utan att titta ner på skärmen.

freeRTOS och LVGL GUI

freeRTOS med LVGL GUI ger ett färgstarkt och responsivt gränssnitt byggt för kontinuerliga uppdateringar och enkel hantering av avancerade inställningar direkt i sändaren.

Hög konfiguration och 3 ms respons

Med 512 KB RAM, 288 MHz huvudfrekvens och en 2,8-tums färgskärm med 320 x 240 pixlar delar T16D RC8X:s utseende, gasreglage och gimbaler och lägger till åtta omkopplare och fyra vred; alla 16 kanaler svarar samtidigt ned till 3 ms vid korrekt konfiguration.

16 fullt proportionella kanaler

Alla 16 fullt proportionella kanaler är programmerbara, vilket ger stor flexibilitet för modeller som kräver individuell styrning av många servon, funktioner, mixar eller speciallösningar, från ingenjörsfordon och robotar till helikoptrar, flygplan och multirotorer.

Bred modellkompatibilitet

T16D stöder helikoptrar, flygplan, segelflygplan, multirotorer, racingdrönare, fotbollsdrönare, ingenjörsfordon, tävlingsbåtar, robotar, gräsklippare, betesbåtar och andra RC-modeller, och passar både klassiska hobbybyggen och specialiserade projekt.

Inbyggd simulatorfunktion

Efter firmwareuppgradering till V1.7.1 eller senare kräver det integrerade simulatorstödet ingen extern dongel: anslut bara via Type-C för simulatorer som TRYP FPV, AeroFly, Uncrashed, Liftoff, FPV LOGIC och Velocidrone på macOS och Windows.

Tränarfunktion med trådlöst och trådbundet läge

Både trådlös och trådbunden tränarfunktion stöds, där det trådlösa läget låter instruktören röra sig fritt inom upp till 600 meter utan kabel, perfekt för flygskolor, klubbar och utbildning där en instruktör kan behöva ta över.

Realtidsdata från flight controller

I betesbåtsläge lagrar T16D upp till 100 namngivna GPS-koordinater för fiskeplatser och visar avstånd, satellitantal, fartygsspänning, longitud, latitud och ruttkartor i realtid; ansluten till flight controller skickar R16F tillbaka latitud, longitud, avstånd, antal satelliter, kurs med mera i realtid.

32 grupper programmerbar mixkontroll

32 grupper programmerbar mixkontroll hanterar flera funktioner i avancerade modeller som oljepumpar, hydraulik, motorsågar, skopor, ljudmoduler och indikatorlampor i simulerade grävmaskiner; alla 16 kanaler är programmerbara och mixkontroller kan kaskadkopplas så att en omkopplare styr flera kanaler.

Växla flygläge med ett klick

Efter uppgradering till firmware V1.8.2 eller senare har modellplatserna 91–96 förinstallerade konfigurationer för A560, D460, SU27, fotbollsdrönare 200 mm, fotbollsdrönare 400 mm och den optiska flödes-FPV-drönaren F108; valt läge visas i huvudgränssnittet och kan synkas med röstmeddelande för att undvika fel läge.

Flera språk

Menyspråken omfattar kinesiska, engelska, tyska, franska, ryska, japanska, spanska, koreanska, thailändska och polska, röstmeddelanden kan anpassas på flera språk, och fler läggs till enligt underlaget.

Ergonomisk design med många reglage

T16D har fyra 2-lägesomkopplare, tre 3-lägesomkopplare, två vridreglage, två självcentrerande skjutreglage och en träningsomkopplare, vilket passar fritidsflygning, tävlingar, 3D-konstflygning och avancerade specialmodeller.

Bred mottagarkompatibilitet

T16D levereras med två 16-kanals R16F-mottagare och är kompatibel med flera andra RadioLink-mottagare för olika modelltyper.

• R16F: Standardmottagare som ingår i paketet
• R16SM: För racingdrönare och multikoptrar
• R12F: För breda RC- och UAV-applikationer
• R8FG och R8FGH: För gräsklippare och betesbåtar
• R8EF: För flygplan och helikopter
• R8SM, R8FM och R8XM: För racingdrönare och multikoptrar
• R6FG, R6F och R7FG: För bilar och båtar
• R4FGM: För mini-RC-bilar

R16F-mottagare med onlineuppgradering

De medföljande R16F-mottagarna stöder onlineuppgradering via Type-C-datakabel, vilket lägger till funktioner utan extra hårdvara, och stöder SBUS, CRSF och PWM, inbyggd realtidstelemetri, modellbatteritelemetri via EXT-batteriingång och simulatorfunktion efter firmwareuppgradering.

Användarvänlig parameterinställning

En menystruktur med navigationspåminnelser håller parameterinställningen kraftfull men enkel, så att sändaren snabbt kan tas i bruk.

Skydd mot omvänd polaritet och flera strömförsörjningslägen

Med en standard JST-kontakt och brett ingångsområde drivs T16D med 8 AA-batterier, 2S–4S LiPo eller 18650-litiumbatterier (max 3S LiPo med extern högfrekvensmodul), och skydd mot omvänd polaritet stoppar strömflöde om batteriet ansluts felaktigt.

Effektiv strömförsörjning för längre batteritid

En switchad strömförsörjning (SMPS) drar 100 mA ±10 mA vid 8,4 V DC för upp till 50 % lägre förbrukning än liknande produkter enligt underlaget, vilket ger upp till cirka 12 timmars användning med ett 1800 mAh LiPo-batteri.

Passar för många modelltyper

• Helikoptrar
• Flygplan
• Segelflygplan
• Multirotorer
• Racingdrönare
• Fotbollsdrönare
• Ingenjörsfordon
• Tävlingsbåtar
• Robotar
• Gräsklippare
• Betesbåtar
• Avancerade RC- och utbildningsprojekt

Tekniska specifikationer för T16D-sändare

• Modell: RadioLink T16D Mode 1
• Produkttyp: 16-kanals RC-sändare
• Storlek: 174,3 x 206,9 x 106,9 mm
• Batterifack: 114,4 x 35,4 x 32 mm
• Antennlängd: 90 mm
• Vikt: 558 g
• Kanaler: 16 fullt proportionella kanaler, alla 16 kanaler kan programmeras
• Frekvensband: 2,4 GHz ISM-band, 2400–2483,5 MHz
• Spread spectrum: FHSS, 67-kanals pseudorandom frekvenshoppning
• Operativsystem: freeRTOS + LVGL GUI
• Långdistansmodulscript: LUA-script
• Långdistansmoduler: Stöd för ELRS, TBS Crossfire och andra vanliga långdistansmoduler
• Röstmeddelanden: Anpassningsbara röstmeddelanden stöds
• Svarstid: 3 ms, 4 ms eller 14 ms kan väljas
• Kanalupplösning: 4096 med normal jitter på 0,25 µs
• Moduleringsläge: GFSK
• Kanalbandbredd: 400 kHz
• Kanalintervall: 1200 kHz
• Sändareffekt: <100 mW, 20 dBm
• Avvisning av angränsande kanaler: >36 dBm
• Överföringshastighet: 38 kbps
• Mottagningskänslighet: -104 dBm
• PWM-utgångsområde: 875–2125
• Cykel: 15 ms per ram
• Driftspänning: 7,4–18,0 V, 8 st AA-batterier, 2S–4S LiPo eller 2 x 18650-litiumbatterier
• Driftström: 100 mA ±10 mA @ 8,4 V DC
• Räckvidd, FHSS: Upp till 4000 m i luften under öppna, störningsfria förhållanden
• Räckvidd, CRSF: Beror på RX och TX i långdistansmodulen
• Kompatibla modeller: Helikopter, flygplan, segelflygplan, multikopter, bil, båt och robot
• Signalutgång: PWM, SBUS, PPM och CRSF
• Lågspänningslarm: Larm för låg sändarspänning, låg mottagarspänning, låg modellbatterispänning eller låg RSSI kan anpassas
• Modellminne: 100 modeller
• Lagring av Subsidiary ID-modeller: 16
• 270°-servo: Stöds via Receiver Setting → RF Setting → Protocol
• Simulatorfunktion: Stöds efter firmwareuppgradering till V1.7.1 eller senare
• Tränarfunktion: Stöds
• Skärm: 2,8 tum, 16 färger, 320 x 240 pixlar
• Kompatibla mottagare: R16F, R16SM, R12F, R8EF, R8FM, R8SM, R8XM, R8FGH, R8FG, R7FG, R6FG, R6F och R4FGM
• Kompatibel styrkortshårdvara: ArduPilot, Pixhawk, BetaFlight, Arduino och Raspberry Pi kan anslutas med SBUS-signal
• Driftstemperatur: -30 °C till 85 °C

Specifikationer för Type-C-port

• Ingångsspänning: 5 V
• Ingångsström: 500 mA
• Utgångsspänning: 4,6–5,0 V
• Utgångsström: Max 1 A

Tekniska specifikationer för R16F-mottagare

• Modell: RadioLink R16F
• Produkttyp: 16-kanals mottagare
• Storlek: 45 x 32 x 15 mm
• Vikt: 17 g
• Antennlängd: 205 mm
• Kanaler: 16
• Driftspänning: 3–12 V
• Driftström: 50 ±10 mA vid 5 V
• Signalutgång: SBUS + CRSF + PWM
• Frekvensband: 2,4 GHz ISM-band, 2400–2483,5 MHz
• Spread spectrum: FHSS, 67-kanals pseudorandom frekvenshoppning
• Kanalupplösning: 4096 med 0,25 µs per sektion
• Anpassningsbara modeller: Helikopter, flygplan, segelflygplan, multikopter, bil, båt och robot
• Kontrollavstånd: Upp till 4000 m i luften under öppna, störningsfria förhållanden
• Telemetri: Inbyggd realtidstelemetri för modellens batterispänning, RSSI och mottagarspänning
• Dataöverföring: Kan skicka latitud, longitud, avstånd, antal satelliter, kurs och annan information i realtid när den är ansluten till flight controller
• EXT-batteriingång: 1S–14S, 3,0–60 V
• Onlineuppgradering: Stöds via Type-C-datakabel ansluten till dator
• Svarstid: 3 ms, 4 ms eller 14 ms kan väljas
• Simulatorfunktion: Inbyggt kommunikationsprogram för PC-speljoystick, kräver firmwareuppgradering till V1.7
• Driftstemperatur: -30 °C till 85 °C
• Kompatibla sändare: T16D, T12D, T8FB, T8S, RC8X, RC6GS V3, RC4GS V3, RC6GS V2, RC4GS V2, RC6GS och RC4GS

Viktigt att veta

Maximal räckvidd är testad i öppna områden utan störningar och den faktiska räckvidden varierar med modell, installation, antennplacering, miljö och signal; simulatorfunktionen och onlineuppgradering kräver firmwareuppgradering och en Type-C-datakabel, och du bör alltid bekräfta att mottagare, signaltyp, modelltyp, firmware och eventuell långdistansmodul är kompatibla innan användning.

T16D är en avancerad radiosändare och bör användas av personer som förstår RC-system, kanalinställningar, modellkonfiguration, strömförsörjning och säker hantering av modeller.
