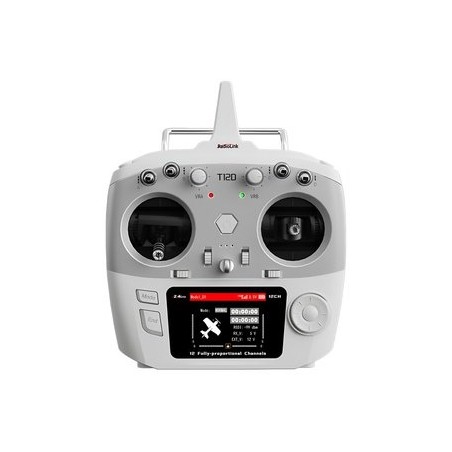

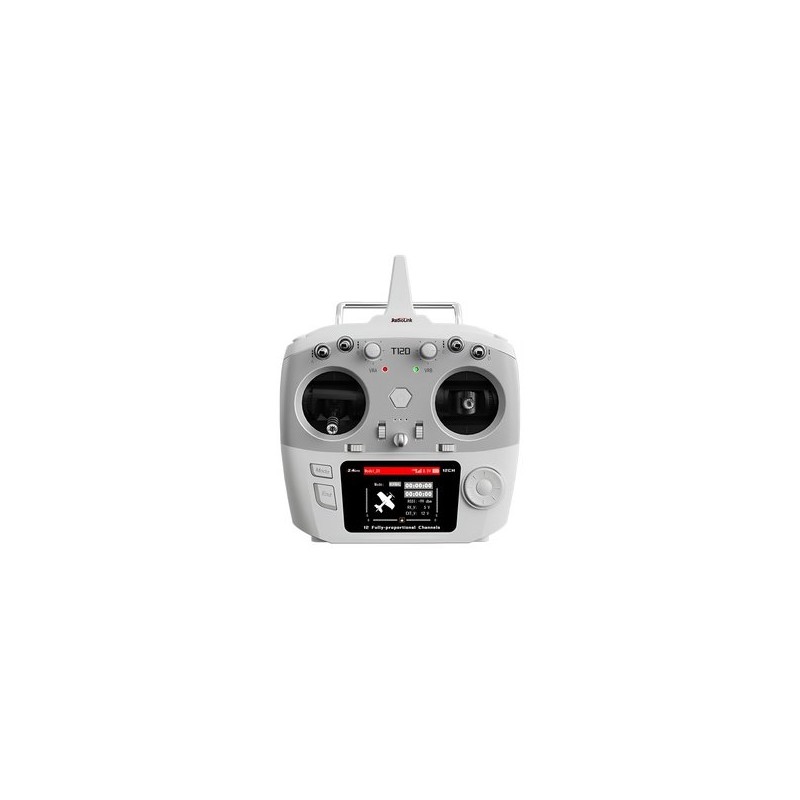

T12D Mode-1 RC Transmitter with 2x R12F Receiver

RadioLink T12D Mode 1 12-kanals RC-sändare med 2 st R12F-mottagare

RadioLink T12D är en avancerad 12-kanals RC-sändare med 12 fullt proportionella kanaler, färgskärm, stöd för långdistansmoduler och bred modellkompatibilitet, framtagen för flygplan, helikoptrar, multirotorer, robotar, båtar, markfordon och andra avancerade RC-projekt. Denna version är i Mode 1 och levereras med två R12F-mottagare.

• 12 fullt proportionella kanaler
• Mode 1-version
• Levereras med 2 st R12F-mottagare
• Stöd för ELRS, TBS Crossfire och andra vanliga långdistansmoduler
• FHSS spread spectrum med 67-kanals pseudorandom frekvenshoppning
• Upp till 4000 meters räckvidd i luften under optimala förhållanden
• Valbar svarstid: 3 ms, 4 ms eller 14 ms
• freeRTOS + LVGL GUI
• 2,8-tums färgskärm med 320 x 240 pixlar
• Tränarfunktion med stöd för både trådlöst och trådbundet tränarläge
• Inbyggd simulatorfunktion via Type-C efter firmwareuppgradering
• Stöd för flera språk

Stöd för ELRS, TBS Crossfire och långdistansmoduler

T12D stöder ELRS, TBS Crossfire och andra vanliga långdistansmoduler, och flera parametrar som protokoll, baudhastighet och WiFi-läge kan justeras direkt via sändaren beroende på modul och konfiguration.

Avancerad kommunikationsteknik

T12D använder uppgraderad och optimerad kommunikationsteknik med fokus på snabbare svarstid och bättre feltolerans, där FHSS spread spectrum med 67-kanals pseudorandom frekvenshoppning bidrar till stabil signalöverföring och starkt störningsskydd i krävande miljöer.

Starkt störningsskydd för många samtidiga användare

T12D är utvecklad för stabil signal på alla 12 kanaler även i miljöer där många användare kör samtidigt, exempelvis tävlingar, utbildning, racingdrönare och större RC-evenemang.

12 fullt proportionella kanaler

T12D har 12 fullt proportionella kanaler som alla kan programmeras, vilket ger stor flexibilitet för modeller där flera servon, funktioner, mixar eller speciallösningar behöver styras individuellt.

Bred modellkompatibilitet

T12D stöder många olika modelltyper, inklusive helikoptrar, flygplan, segelflygplan, multirotorer, racingdrönare, fotbollsdrönare, ingenjörsfordon, tävlingsbåtar, robotar, gräsklippare och betesbåtar, och passar både klassiska hobbybyggen och mer specialiserade projekt.

freeRTOS och LVGL GUI

T12D använder freeRTOS tillsammans med LVGL GUI för ett färgstarkt och responsivt gränssnitt som gör avancerade inställningar mer lättillgängliga direkt i sändaren.

Hög konfiguration och tydlig färgskärm

T12D har 216 MHz huvudfrekvens, 2,8-tums färgskärm med 320 x 240 pixlar, tre 3-lägesomkopplare, en 2-lägesomkopplare, två rattar, två skjutreglage och ergonomisk design för god kontroll över flera funktioner.

Inbyggd simulatorfunktion

T12D-sändaren och R12F/R16F-mottagare har integrerat simulatorstöd efter firmwareuppgradering till V1.7.1 eller senare, utan extern dongel: anslut bara via Type-C-kabel för användning med kompatibla simulatorer som TRYP FPV, AeroFly, Uncrashed, Liftoff, FPV LOGIC och Velocidrone på både macOS och Windows.

Tränarfunktion med trådlöst och trådbundet läge

T12D stöder både trådlös och trådbunden tränarfunktion, där det trådlösa läget låter instruktören röra sig fritt inom upp till 600 meter, vilket gör radion praktisk för flygskolor, klubbar och utbildning.

Realtidsdata från flight controller

I betesbåtsläge kan T12D lagra upp till 100 namngivna GPS-koordinater för fiskeplatser och visa realtidsdata som avstånd, satellitantal, fartygsspänning, longitud, latitud och ruttkartor; för fiskeplatsfunktionen ska R16F-mottagare användas enligt underlaget.

Återställning av användardefinierade inställningar

T12D stöder återställning av användardefinierade inställningar med en knapptryckning, där OEM-tillverkare, utbildningsinstitutioner och enskilda användare kan återställa egna, OEM-konfigurerade eller tillverkarens standardparametrar.

Växla flygläge med ett klick

Efter uppgradering till firmware V1.8.2 eller senare innehåller MODEL-funktionen förinstallerade konfigurationer för bland annat fotbollsdrönarna A560, D460, SU27, 200 mm och 400 mm samt den optiska flödesdrönaren F108, och aktuellt flygläge visas i huvudgränssnittet för att minska risken för fel flygläge.

Flera språk och anpassningsbara röstmeddelanden

T12D har stöd för flera menyspråk, bland annat kinesiska, engelska, tyska, franska, ryska, japanska, spanska, koreanska, thailändska och polska, och röstmeddelanden kan anpassas på flera språk.

Programmerbar kaskadfunktion för mixreglage

Alla 12 kanaler kan programmeras till avancerade inställningar och flera mixreglage kan kombineras så att en enda omkopplare styr flera kanaler, vilket passar både daglig träning och tävlingar.

Bred mottagarkompatibilitet

T12D levereras med två 12-kanals R12F-mottagare och är kompatibel med flera andra RadioLink-mottagare för olika modelltyper.

• R12F: Standardmottagare som ingår i paketet
• R16SM: För racingdrönare och multikoptrar
• R16F: För helikopter, flygplan, multikopter, bil, båt och robot
• R8FG och R8FGH: För gräsklippare och betesbåtar
• R8EF: För flygplan och helikopter
• R8SM, R8FM och R8XM: För racingdrönare och multikoptrar
• R6FG, R6F och R7FG: För bilar och båtar
• R4FGM: För mini-RC-bilar

Användarvänlig meny

T12D har en menystruktur för navigering och parameterinställning som är kraftfull men enkel att använda, så att sändaren snabbt kan tas i bruk.

R12F-mottagare med onlineuppgradering

De medföljande R12F-mottagarna stöder onlineuppgradering via Type-C-datakabel ansluten till dator, stöder SBUS, CRSF och PWM och har stöd för simulatorfunktion efter firmwareuppgradering.

Skydd mot omvänd polaritet och flera strömförsörjningslägen

T12D använder standard JST-batterikontakt med brett ingångsspänningsområde och kan drivas med två 18650-litiumceller, 2S–4S LiPo-batteri eller åtta AA-batterier (max 3S LiPo vid extern högfrekvensmodul); standardutrustad med 18650-hållare, AA-hållare krävs för AA-batterier, och kretsdesignen ger skydd mot omvänd polaritet.

Effektiv strömförsörjning för längre batteritid

T12D använder switchad strömförsörjning (SMPS) med en driftsström på 100 mA ±10 mA vid 8,4 V DC, vilket enligt underlaget ger upp till 50 % lägre strömförbrukning och med ett 1800 mAh LiPo-batteri upp till cirka 12 timmars användning.

Passar för många modelltyper

• Helikoptrar
• Flygplan
• Segelflygplan
• Multirotorer
• Racingdrönare
• Fotbollsdrönare
• Ingenjörsfordon
• Tävlingsbåtar
• Robotar
• Gräsklippare
• Betesbåtar
• Avancerade RC- och utbildningsprojekt

Tekniska specifikationer för T12D-sändare

• Modell: RadioLink T12D Mode 1
• Produkttyp: 12-kanals RC-sändare
• Storlek: 174,3 x 206,9 x 106,9 mm
• Batterifack: 114,4 x 35,4 x 32 mm
• Antennlängd: 90 mm
• Vikt: 536 g
• Kanaler: 12 fullt proportionella kanaler, alla 12 kanaler kan programmeras
• Frekvensband: 2,4 GHz ISM-band, 2400–2483,5 MHz
• Spread spectrum: FHSS, 67-kanals pseudorandom frekvenshoppning
• Operativsystem: freeRTOS + LVGL GUI
• Långdistansmoduler: Stöd för ELRS, TBS Crossfire och andra vanliga långdistansmoduler
• Svarstid: 3 ms, 4 ms eller 14 ms kan väljas
• Kanalupplösning: 4096 med normal jitter på 0,25 µs
• Moduleringsläge: GFSK
• Kanalbandbredd: 400 kHz
• Kanalintervall: 1200 kHz
• Sändareffekt: <100 mW, 20 dBm
• Avvisning av angränsande kanaler: >36 dBm
• Överföringshastighet: 38 kbps
• Mottagningskänslighet: -104 dBm
• PWM-utgångsområde: 875–2125
• Cykel: 15 ms per ram
• Driftspänning: 7,4–18,0 V, 8 st AA-batterier, 2S–4S LiPo eller 2 x 18650-litiumbatterier
• Driftström: 100 mA ±10 mA @ 8,4 V DC
• Räckvidd, FHSS: Upp till 4000 m i luften under öppna, störningsfria förhållanden
• Räckvidd, CRSF: Beror på RX och TX i långdistansmodulen
• Kompatibla modeller: Helikopter, flygplan, segelflygplan, multikopter, bil, båt och robot
• Signalutgång: PWM, SBUS, PPM och CRSF
• Lågspänningslarm: Larm för låg sändarspänning, låg mottagarspänning, låg modellbatterispänning eller låg RSSI kan anpassas
• Modellminne: 50 modeller
• Lagring av Subsidiary ID-modeller: 16
• 270°-servo: Stöds via Receiver Setting → RF Setting → Protocol
• Simulatorläge: Stöds efter firmwareuppgradering till V1.7.1 eller senare
• Tränarfunktion: Stöds
• Skärm: 2,8 tum, 16 färger, 320 x 240 pixlar
• Kompatibla mottagare: R12F, R16F, R16SM, R8EF, R8FM, R8SM, R8XM, R8FGH, R8FG, R7FG, R6FG, R6F, R4FGM och R4F
• Driftstemperatur: -30 °C till 85 °C
• Kompatibel styrkortshårdvara: ArduPilot, Pixhawk, BetaFlight, Arduino och Raspberry Pi kan anslutas med SBUS-signal

Specifikationer för Type-C-port

• Ingångsspänning: 5 V
• Ingångsström: 500 mA
• Utgångsspänning: 4,6–5,0 V
• Utgångsström: Max 1 A

Tekniska specifikationer för R12F-mottagare

• Modell: RadioLink R12F
• Produkttyp: 12-kanals mottagare
• Mått: 35,6 x 25 x 13,6 mm
• Vikt: 11,8 g
• Antennlängd: 205 mm
• Kanaler: 12
• Driftspänning: 3–12 V
• Driftström: 37 ±3 mA vid 5 V
• Signalutgång: SBUS, CRSF och PWM
• Frekvensband: 2,4 GHz ISM-band, 2400–2483,5 MHz
• Spread spectrum: FHSS, 67-kanals pseudorandom frekvenshoppning
• Kanalupplösning: 4096 med normal jitter på 0,25 µs
• Anpassningsbara modeller: Helikopter, flygplan, segelflygplan, multikopter, bil, båt och robot
• Kontrollavstånd: Upp till 4000 m i luften under öppna, störningsfria förhållanden
• Onlineuppgradering: Stöds via Type-C-datakabel ansluten till dator
• Svarstid: 3 ms, 4 ms eller 14 ms kan väljas
• Simulatorfunktion: Inbyggt kommunikationsprogram för PC-speljoystick, kräver firmwareuppgradering till V1.7
• Driftstemperatur: -30 °C till 85 °C
• Kompatibla sändare: T16D, T12D, T8FB, T8S, RC8X, RC6GS V3, RC4GS V3, RC6GS V2, RC4GS V2, RC6GS och RC4GS

Viktigt att veta

Maximal räckvidd är testad i öppna områden utan störningar och kan i praktiken variera beroende på modell, installation, antennplacering, miljö och signalförhållanden. Simulatorfunktion och onlineuppgradering kräver firmwareuppgradering respektive Type-C-datakabel, och du bör alltid kontrollera att mottagare, signaltyp, modelltyp, firmware och eventuell långdistansmodul är kompatibla. T12D är en avancerad radiosändare avsedd för användare med förståelse för RC-system, kanalinställningar, modellkonfiguration, strömförsörjning och säker hantering av modeller
